Условие:

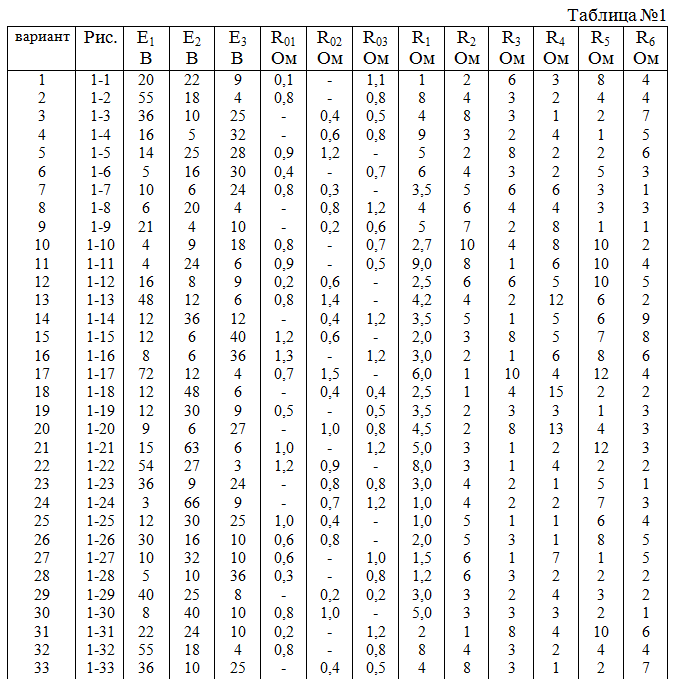

Для схемы, изображённой на рис. 1-1 – 1-50, используя значения параметров табл. 1:

1)  составить систему уравнений, используя законы Кирхгофа, для расчета неизвестных токов;

2)          рассчитать токи ветвей методом контурных токов;

3)    рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5, R6 в эквивалентную звезду, с помощью метода 2-х узлов;

4)          определить показания вольтметра;

5)          рассчитать баланс мощности.

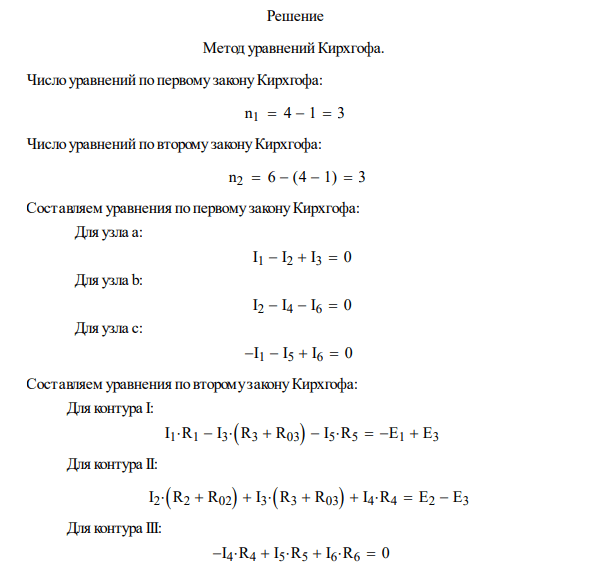

Решение:

Решение
