Решить задачу на тему: «Расчет однофазной электрической цепи переменного тока»

Для однофазной электрической, цепи переменного тока (рис. 4.1) рассчитать:

1) Токи в ветвях и в неразветвленной части цепи;

2) Активные мощности ветвей;

3) Углы сдвига фаз между током и напряжением первой и второй ветви;

4) Построить векторную диаграмму.

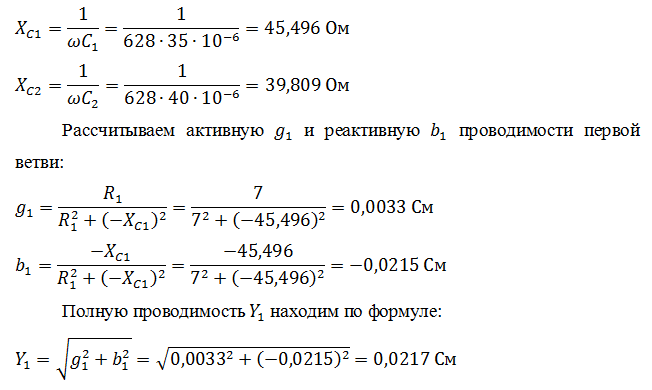

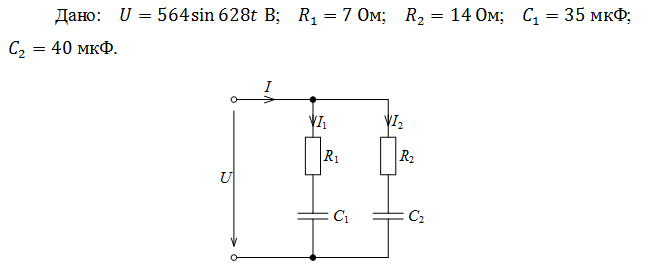

Рисунок 4.1. – Схема электрической цепи переменного тока для расчета параллельного соединения
