Условие:

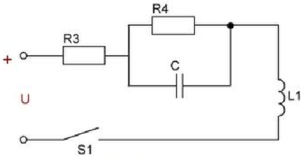

Для заданной схемы требуется определить характер переходного процесса. Емкость «С» предварительно полностью разряжена.
Исходные данные: С=1000 мкф, L=0.1 Гн, R1=R3=R5=50 Ом, R4=10 кОм, R5=R6=1 кОм,
u(t)=Asin(100t-300)
А=15
Решение:
Дано:
С=1000 мкф
L=0.1 Гн
R1=R3=R5=50 Ом
R4=10 кОм
R5=R6=1 кОм,
u(t)=Asin(100t-300)
А=15

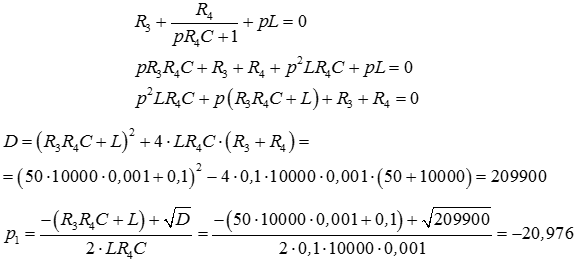

Характеристическое уравнение цепи:
Найдем корни характеристического уравнения, для этого приравняем его к нулю:
