Резистивная нагрузка Rн запитывается выпрямленным напряжением, среднее значение которого Uн. Мощность, выделяемая в нагрузке Pн. Неуправляемый выпрямитель (схема выпрямления) питается вторичным напряжением U2 трансформатора T

«Резистивная нагрузка Rн запитывается выпрямленным напряжением, среднее значение которого Uн. Мощность, выделяемая в нагрузке Pн. Неуправляемый выпрямитель (схема выпрямления) питается вторичным напряжением U2 трансформатора T»
  • Электроника, электротехника, радиотехника

Условие:

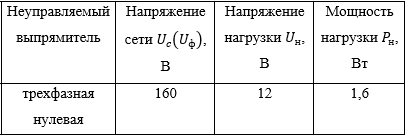

Резистивная нагрузка Rн запитывается выпрямленным напряжением, среднее значение которого Uн. Мощность, выделяемая в нагрузке Pн. Неуправляемый выпрямитель (схема выпрямления) питается вторичным напряжением U2 трансформатора T, включенного в сеть, действующее напряжение которой Uc (для трехфазных схем выпрямления задается действующее напряжение фазы Uф)

Определить сопротивление нагрузки R'н. Рассчитать ток нагрузки Iн. Определить действующее напряжение вторичной обмотки трансформатора, коэффициент трансформации и мощность трансформатора.

Выполнить расчет параметров, используемых в схеме выпрямителя диодов: максимальное значение прямого тока диода Iд.max (от Iн) и значение обратного напряжения на диоде Iобр.max (от Uн).

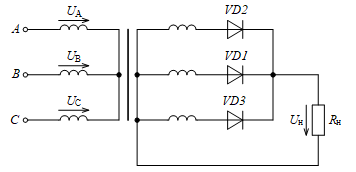

Рисунок 5.1 ‒ Схема трехфазного неуправляемого выпрямителя с нулевым выводом

Решение:

1. Определим номинальный ток:

2. Определим сопротивление нагрузки:

Далее выбираем стандартное сопротивление .
