Резисторный усилитель собран на транзисторе КТ 3176 А9 по схеме рис. 2.3. Рассчитать сопротивления Rб1 и Rб2, обеспечивающие точку покоя с параметрами Iбп = 2мA; Uкэп = 2,8В. Известно, что ток через сопротивление Rб1 в режиме покоя в 10 раз больше тока

25 марта 2024
Электроника, электротехника, радиотехника

Условие:

Резисторный усилитель собран на транзисторе КТ 3176 А₉по схеме рис. 2.3. Рассчитать сопротивления Rб1 и Rб2, обеспечивающие точку покоя с параметрами Iбп = 2мA; U_кэп = 2,8В. Известно, что ток через сопротивление Rб₁ в режиме покоя в 10 раз больше тока Iбп, Uп = 5 В, а Rэ = 0 Ом. Определить все параметры режима покоя транзистора.

Решение:

Точка пересечения нагрузочной прямой (соответствующей активному режиму) дает значения I_к и U_бэп.

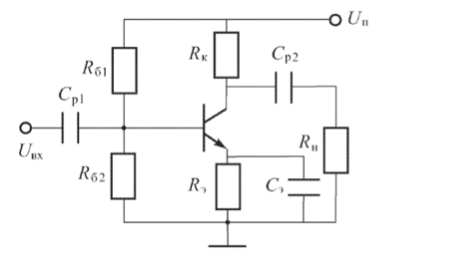

Рисунок 2.3 Исходная схема резисторного усилителя

Определим все параметры режима покоя транзистора. По графику рис. П.3 методических указаний, построив нагрузочную прямую исходя из известных данных, находим:

из выходной характеристики I_кп = 400 мА=0,4А;

и...
