РГР № 2 ПЕРЕХОДНЫЕ ПРОЦЕССЫ В ЛИНЕЙНЫХ ЭЛЕКТРИЧЕСКИХ ЦЕПЯХ

Дата добавления: 24.12.2023

Условие задачи

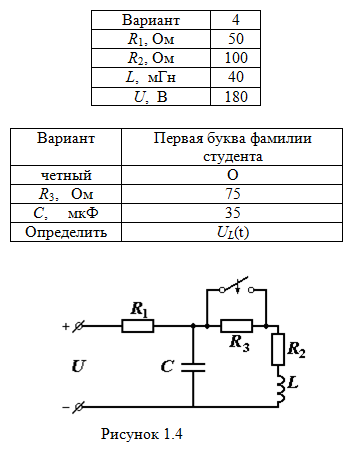

Дана электрическая цепь, в которой происходит коммутация (рис.1.1-1.20). В цепи действует постоянное напряжение U. Номер схемы и параметры элементов цепи выбираются по таблицам 1.1-1.3.

Требуется определить закон изменения во времени тока в одной из ветвей или напряжения на каком-нибудь элементе схемы после коммутации. Расчёт следует выполнять операторным методом.

На основании полученного аналитического выражения требуется построить график изменения искомой величины в функции времени на интервале от  t=0  до  t=5/|Pmin|, где Pmin| - меньший по модулю корень характеристического уравнения.

Ответ

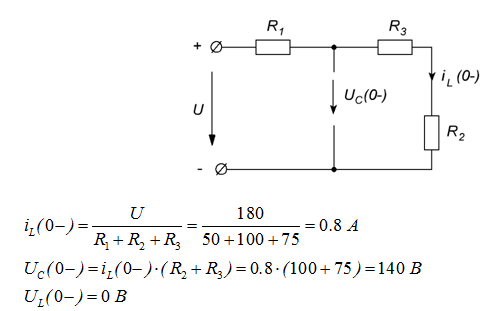

1. Составляем эквивалентную схему цепи с источником постоянного напряжения в режиме до коммутации (замыкания ключа) и по ней определяем независимые начальные условия: ток через катушку индуктивности и напряжение на конденсаторе:

По законам коммутации для момента t=0 замыкания ключа:
