Условие задачи
Для магнитной цепи выполнить следующее:
а) начертить эквивалентную схему заданной магнитной цепи;
б) рассчитать магнитную цепь методом двух узлов и определить магнитные потоки Ф1, Ф2, Ф3;
в) составить систему уравнений по закону Кирхгофа;
г) рассчитать магнитное напряжение Um acb.

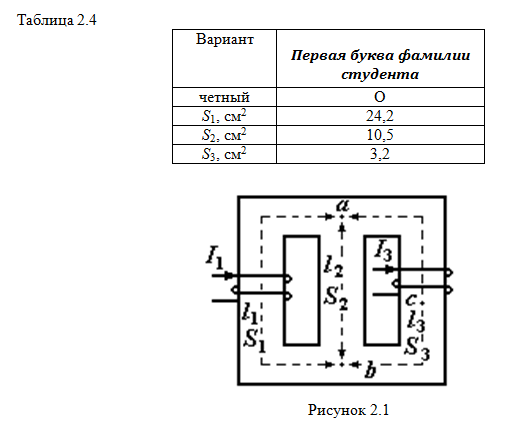

Схематические изображения магнитных цепей с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рисунке 2.1-2.20.
Магнитные свойства стали, из которой изготовлены магнитопроводы определяются кривой намагничивания, которая дана в таблице 2.1.
В таблицах 2.2-2.4 принять следующие обозначения:
I - постоянный ток в катушке; w - число витков катушек; lВ - длина воздушного зазора; li - длина средней магнитной линии одной ветви магнитной цепи; Si - сечение участков магнитопровода.
Таблица 2.1
Ответ
1. Изображаем эквивалентную схему магнитной цепи.

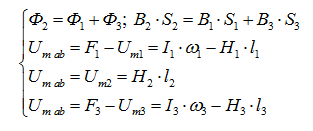

2. По полученной эквивалентной схеме составляем систему уравнений по законам Кирхгофа для магнитной цепи:
Значения магнитодви...
