Рис.1.1. Схема. Определить токи, мощности, построить векторную диаграмму токов и напряжений. Дано: Напряжение = 220 В, мощность = 7 Ом, XL = 4 Ом, XC = 1Ом
«Рис.1.1. Схема. Определить токи, мощности, построить векторную диаграмму токов и напряжений. Дано: Напряжение = 220 В, мощность = 7 Ом, XL = 4 Ом, XC = 1Ом»
- Электроника, электротехника, радиотехника
Условие:
,
Определить токи, мощности, построить векторную диаграмму токов и напряжений.
Решение:
Дано:
Uл = 220 В, R = 7 Ом, XL = 4 Ом, XC = 10 Ом
Схема на рис.1.2.

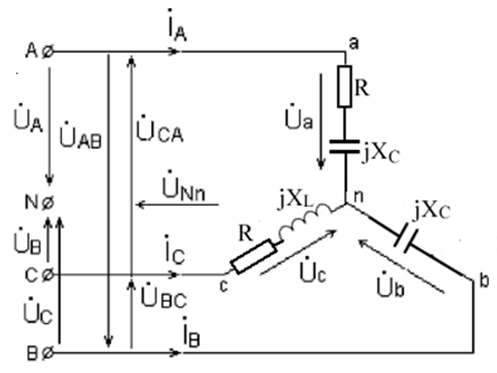

Рис.1.2. Заданная схема
Обозначаем на схеме все токи и напряжения. Определяем фазные напряжения генератора (рис.1.2).
Определяем фазное напряжение.
