Требуется: составить структурную схему электростанции (ЭС); рассчитать и выбрать трансформаторы; определить

«Требуется: составить структурную схему электростанции (ЭС); рассчитать и выбрать трансформаторы; определить»
  • Электроника, электротехника, радиотехника

Условие:

РПЗ-1. Выбор числа и мощности трансформаторов связи на электростанции

Дано:

Генераторы:

тип генератора  - ТВВ-200-2, VГ = 15,75 кВ, cos φГ= 0,85, nГРУ=2,  nбл=1, РСН=8%.

Нагрузка ГРУ:

Рмин=200 МВт, Рмакс=300 МВт, cos φн=0,87.

Требуется:

составить структурную схему электростанции (ЭС);
рассчитать   и   выбрать   трансформаторы;
определить

Решение:

Решение:

1. Составляется структурная схема ЭС и наносятся данные (рис. 1.).

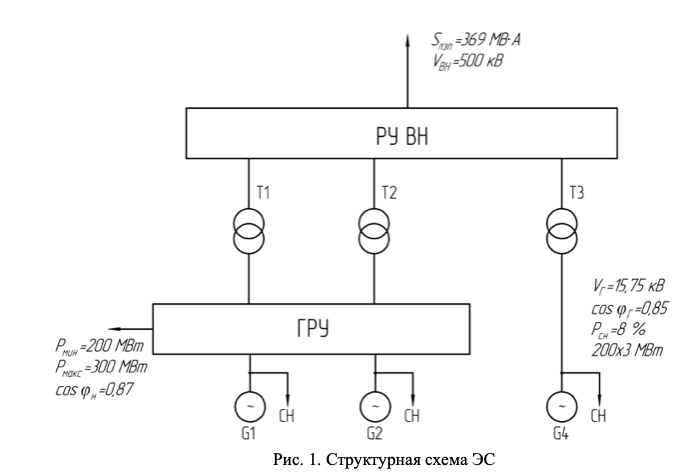

Рис. 1. Структурная схема ЭС

2. Определяется расчетная мощность трансформатора ГРУ:

3. Определяется расчетная мощность блочного ...
