Условие задачи
РПЗ-2. Расчет ЛЭП и выбор неизолированных проводов
Дано:
Sпер=359 МВА;
Vпер=500 кВ;
Марка провода – А;
cosφЛЭП=0,9;
ТМ=2500 ч.
Требуется:
составить структурную схему ЛЭП;
рассчитать и выбрать проводники;
определить потери
Ответ
Решение:
1.Составляется структурная схема ЛЭП и наносятся данные (рис. 2).

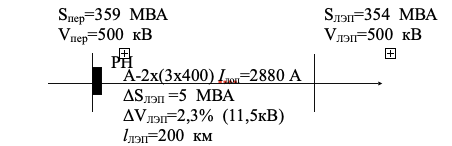

Рис. 2 Структурная схема ЛЭП
1.По экономической плотности тока определяется расчетное сечение проводов и приводится к стандартному значению.
