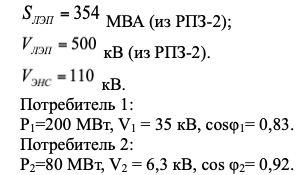

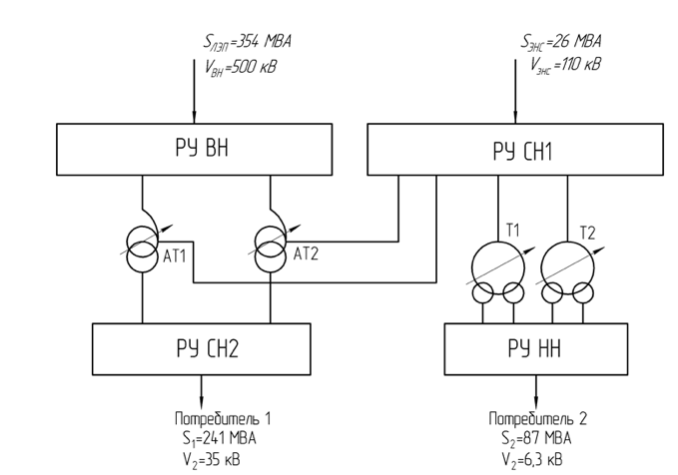

Требуется: составить структурную схему узловой распределительной подстанции (УРП); рассчитать и выбрать трансформаторы; проверить АT на допустимость режима работы.

В сборочном цехе завода установлены трёхфазные двигатели трёх типов. Для каждого типа известны следующие данные:

1. Рном (1) = 11 кВт ; cos φном (1) = 0,87 ; ηном (1) = 0,87 ; n1 = 10 шт.

Исходные данные. К источнику переменного тока с напряжением U подключены последовательно три приемника (рис. 2.1). коэффициент мощности цепи cos⁡φ; активную Pk, реактивную Qk и полную Sk мощности каждого приемника и всей цепи.

Для цепи (рис.1) с линейным напряжением UЛ симметричного источника, сопротивлением фаз приемника №1 – ZФ1, а приемника №2 – ZФ2 и сопротивлением линейных проводов ZЛ  требуется.
