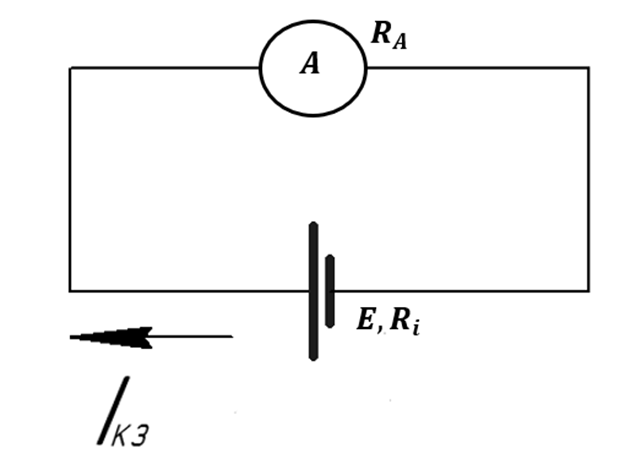

С помощью амперметра с входным сопротивлением R_A=80 Ом измеряется ток короткого замыкания источника с напряженностью E и внутренним сопротивлением R_i=35 кОм. Изобразить схему проводимого эксперимента,

В цепь переменного тока включены последовательно активное сопротивление R, катушка индуктивности L и конденсатор С. К цепи приложено напряжение U с частотой f.

Определить токи в ветвях, мощности и построить векторную диаграмму токов и напряжений. Переводим все величины в комплексную форму. Действующее значение напряжения

Упростить схему, заменяя последовательно и параллельно соединенные сопротивления эквивалентными, используя при необходимости преобразование треугольника сопротивлений в эквивалентную звезду. Полученную схему с двумя узлами рассчитать методом узлового
