Считая, что индуктивная связь между катушками отсутствует, выполните для полученной схемы следующее: определите токи во всех ветвях схемы; постройте совмещенные векторную диаграмму токов и топографическую диаграмму напряжений
«Считая, что индуктивная связь между катушками отсутствует, выполните для полученной схемы следующее: определите токи во всех ветвях схемы; постройте совмещенные векторную диаграмму токов и топографическую диаграмму напряжений»
- Электроника, электротехника, радиотехника
Условие:

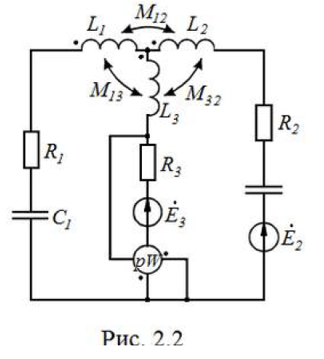

Считая, что индуктивная связь между катушками отсутствует, выполните для полученной схемы следующее:
- определите токи во всех ветвях схемы;
- постройте совмещенные векторную диаграмму токов и топографическую диаграмму напряжений;
- составьте баланс активныхи реактивных мощностей;
- постройте кривую мгновенны хзначений тока i3;
- определитепоказание ваттметра.
Учитывая индуктивные связи между катушками составьте в общем виде систему уравнений по законам Кирхгофа необходимую для расчета токов ветвей в дифференциальной и символической формах.
Решение:
Рассчитаем сопротивления реактивных элементов.
Комплексные сопротивления ветвей.
Комплексные значения источников.
