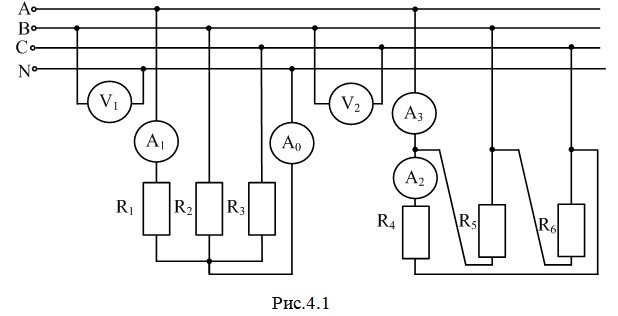

Шесть одинаковых резисторов соединили, так как показано на рис.4.1, и включили в трехфазную четырех проводную сеть вместе с амперметрами и вольтметрами. Сопротивление резисторов и показаниям одного из приборов, указанных в табл. 4.

Определить:

1)    показания остальных приборов, обозначенных в табл. 4 знаком «?»;
2)    активную мощность , потребляемую резисторами при соединении их в звезду, активную мощность , потребляемую резисторами  при соединении их в треугольник;
3)    построить векторную диаграмму и из нее графически определить ток в нейтральном проводе, то есть показание амперметра

Таблица 4

Данные для расчета
