Симметричная нагрузка включена в трехфазную сеть переменного тока частотой f = 50 (Гц) по схеме звезды без нейтрального провода. Линейное напряжение равно U = 380 (В). В цепи каждой фазы последовательно включены резистор сопротивлением R = 30 Ом
«Симметричная нагрузка включена в трехфазную сеть переменного тока частотой f = 50 (Гц) по схеме звезды без нейтрального провода. Линейное напряжение равно U = 380 (В). В цепи каждой фазы последовательно включены резистор сопротивлением R = 30 Ом»
- Электроника, электротехника, радиотехника
Условие:
Симметричная нагрузка включена в трехфазную сеть переменного тока частотой f = 50 (Гц) по схеме звезды без нейтрального провода. Линейное напряжение равно U = 380 (В). В цепи каждой фазы последовательно включены резистор сопротивлением R = 30 Ом и конденсатор емкостью C = 2000 мкФ. Начертить схему цепи. Рассчитать токи в цепи каждой фазы, а также активную, реактивную и полную мощности трехфазной сети. Построить векторную диаграмму.
Решение:

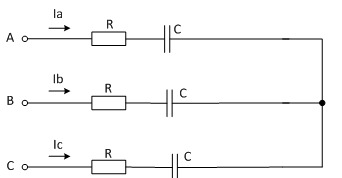

Схема имеет вид:
Определим фазные напряжения:
Определим реактивное сопротивление:
