Симметричный и несимметричный потребители, один из которых соединен треугольником, другой – звездой (при несимметричной нагрузке – звездой с нейтральным проводом), подключены к трехфазному источнику с линейным напряжением 380 В.

Симметричный и несимметричный потребители, один из которых соединен треугольником, другой – звездой (при несимметричной нагрузке – звездой с нейтральным проводом), подключены к трехфазному источнику с линейным напряжением 380 В.

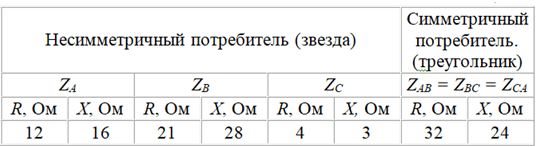

Исходные данные приведены в таблице 1, где положительные реактивные сопротивления имеют индуктивный характер, отрицательные - емкостной.

Таблица 1

Задание

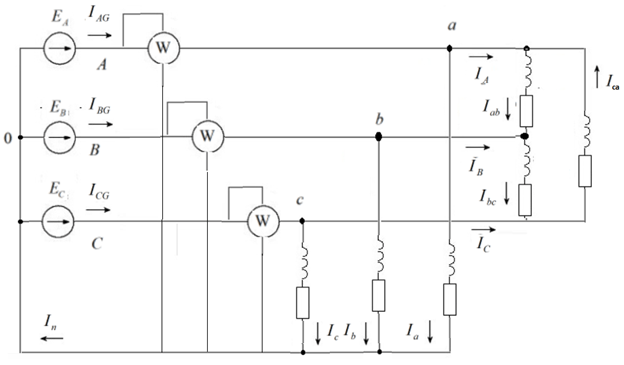

Начертить электрическую схему к задаче, в которой предусмотреть три (для четырехпроводной сети) или два (для трехпроводной сети) ваттметра для измерения активной мощности, отдаваемой источником в нагрузку.

Рассчитать:

·        фазные токи потребителей,

·        сдвиги их по фазе по отношению к своим напряжениям

·         активные мощности.

- Построить в масштабе для каждого потребителя векторную диаграмму

- Определить расчетом или графически линейные токи и ток в нейтрали (если она есть).

- Построить в масштабе векторную диаграмму для схемы в целом, на которой показать все линейные токи.

- Определить графически линейные токи источника

- Определить сдвиги их по фазе по отношению к соответствующим фазным напряжениям

- Определить для схемы с двумя ваттметрами сдвиги по фазе их токов по отношению к их напряжениям.

- Найти показания ваттметров и сравнить их сумму с суммой активных мощностей потребителей, используя результаты этих расчетов.
