Условие:
Синтезировать мажоритарный элемент на три входа в базисе 2 И-НЕ.
Мажоритарный элемент имеет на выходе то логическое состояние, которое совпадает с уровнем большинства входов.
Решение:

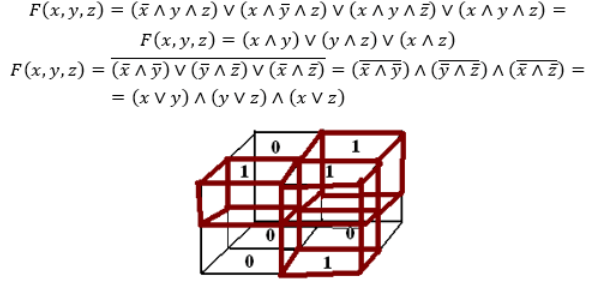

Для упрощения выражения использовали карту Карно (трёхмерный вариант). На рисунке выделены три блока 2x1, отвечающие единичному выходному значению. Можно выделить той же формы блоки, отвечающие нулям. Таким образом получены ...
