Синтезировать полный дешифратор на три входа в базисе 2 ИЛИ-НЕ. Как необходимо изменить схему дешифратора, чтобы превратить его в дешифратор-демультиплексор? Таблица истинности функции 2ИЛИ-НЕ:
«Синтезировать полный дешифратор на три входа в базисе 2 ИЛИ-НЕ. Как необходимо изменить схему дешифратора, чтобы превратить его в дешифратор-демультиплексор? Таблица истинности функции 2ИЛИ-НЕ:»
- Электроника, электротехника, радиотехника
Условие:
Синтезировать полный дешифратор на три входа в базисе 2 ИЛИ-НЕ. Как необходимо изменить схему дешифратора, чтобы превратить его в дешифратор-демультиплексор?
Таблица истинности функции 2ИЛИ-НЕ:
Решение:
Если на оба входа подать одинаковый сигнал, то элемент будет выполнять инверсию этого сигнала.

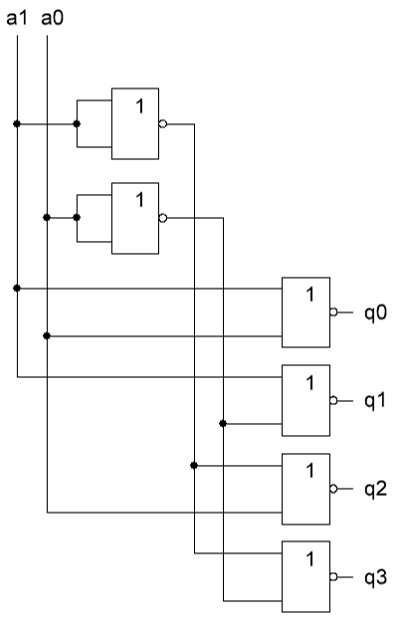

Составим схему дешифратора на два входа.
В состояние единицы переходит тот, и только тот выход qn, чей номер соответствует поданному двоичному числу на входы a1,a0.
В нашем распоряжении имеются элементы ИЛИ-НЕ на два входа. Увеличить разрядность дешифратора можно, составив из 2-ИЛИ-НЕ схемы 3-ИЛИ-НЕ и 4-ИЛ...
