Условие:

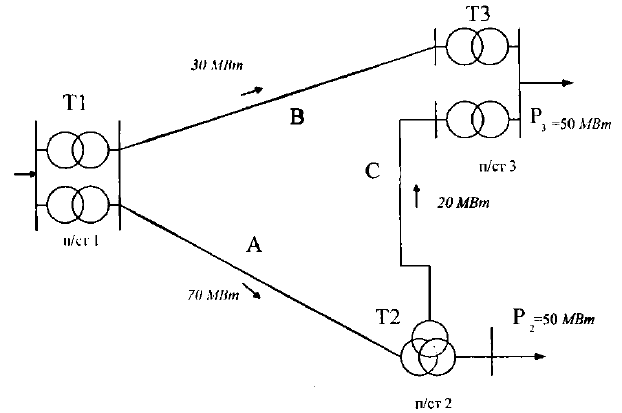

Система передачи электроэнергии (рис. 1.5) состоит из двух повышающих трансформаторов (Т1) п/ст I, трёх линий электропередачи А, В, С и трёх понижающих трансформаторов Т2 и ТЗ на п/ст 2 и 3.

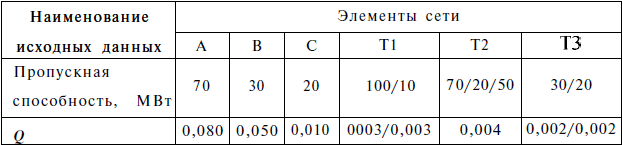

Пропускные способности линий и трансформаторов, а также вероятности их повреждения указаны в таблице

Требуется определить вероятность потери потребителями 50 МВт, 70 МВт мощности.

Решение:

Суммарная мощность потребителей 50 + 50 = 100 МВт. Для того чтобы потребители потеряли 50 МВт, иначе говоря, получили мощность, равную 50 МВт, необходимы следующие условия:

а) чтобы был в работе хотя бы один трансформатор п/стб) чтобы были не повреждены линия А и трансформатор Т2 п/ст 2 (при повреждения любой обмотки трёхобмоточный трансформатор Т2 отключается).Вероятность п...
