Условие задачи
Согласно заданным комплексным сопротивлениям ветвей изобразите исходную схему с помощью элементов r, L, C. Постройте векторную диаграмму и рассчитайте все токи и напряжения.
Проверьте решение, применяя комплексный метод. Постройте векторную диаграмму на комплексной плоскости и проверьте выполнение законов Кирхгофа и сдвиг фаз между током и напряжением для каждой ветви.
Определите комплексную, активную, реактивную и полную мощности. Проверьте условие баланса мощности.
Запишите мгновенные значения всех токов и напряжений.

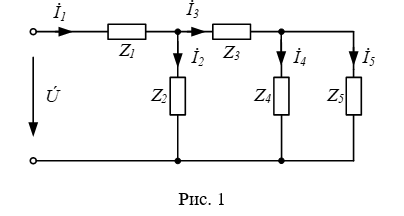

Исходные данные:
Ответ

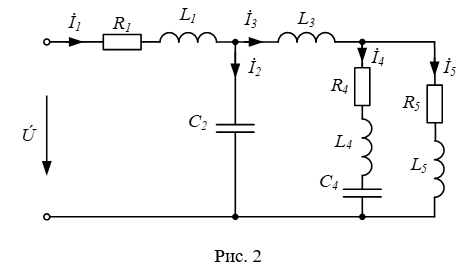

1. Согласно заданным комплексным сопротивлениям ветвей изобразим исходную схему с помощью элементов r, L, C (рис. 2).
Запишем сопротивления ветвей в комплексном виде в алгебраической и показательной форме:
