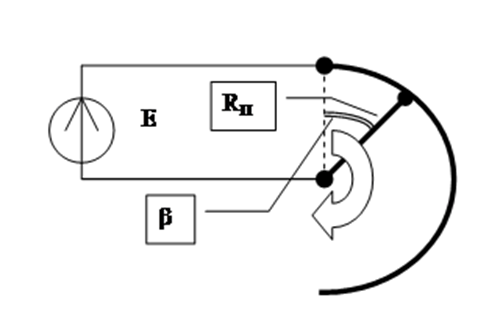

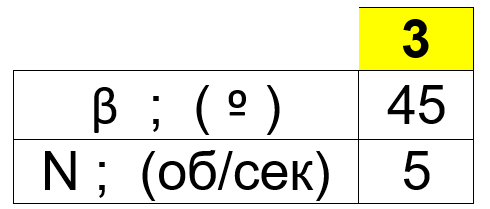

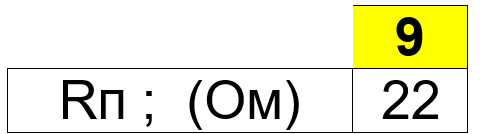

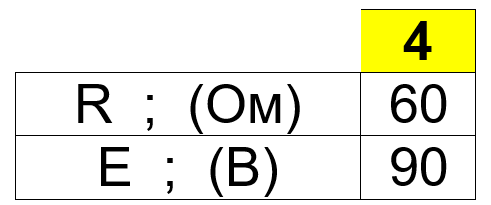

Сопротивление полукольца в схеме равно R (Ом) , вращающаяся перемычка обладает сопротивлением Rп (Ом). Перемычка вращается со скоростью N (об/сек). Схема подключена к идеальному источнику ЭДС. Построить график тока в цепи.

Определить показания вольтметра с преобразователем, имеющим квадратичную характеристику преобразования и открытый вход, если на его вход поступает сумма постоянного напряжения 2 В и трех переменных напряжений:

Построить временные диаграммы сигналов Q_1, Q_2, Q_3, приведенной ниже схемы на D-триггерах для шести тактов при подаче на его вход двоичного кода 1100. Исходные состояния триггеров нулевые.

Оценить устойчивость замкнутой системы автоматического управления прямым методом и используя критерий Гурвица. Передаточная функция прямого канала системы.
