Условие задачи
К распределительному электрическому щиту постоянного тока присоединены три параллельные группы электроприемников, имеющие соответственно сопротивления R1 = 12 Ом , R2 = 28 Ом , R3 = 45 Ом . Ток в первой группе равен I1 = 9 А, длина магистрального провода l = 145 м, сечение – S = 25 мм2 .

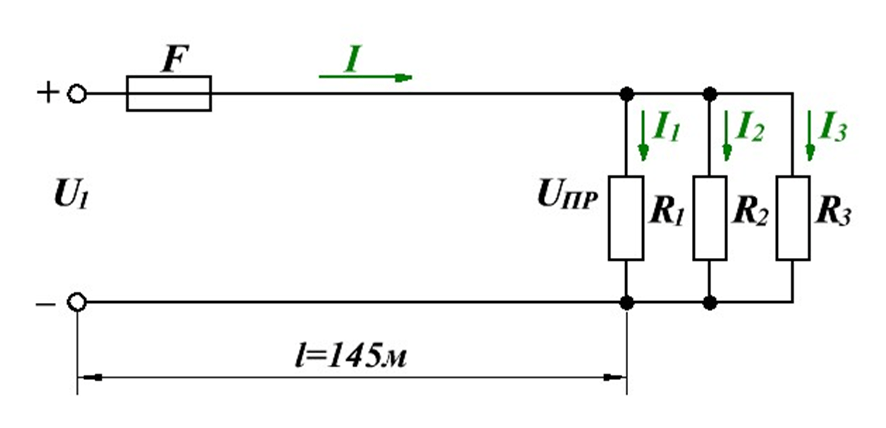

Составить электрическую схему питания.
Определить
− ток в магистральном проводе;
− действительную потерю напряжения в магистральном проводе;
− напряжение в начале магистрального провода.
Выбрать предохранитель для защиты сети от перегрузок.
Магистраль выполнена открыто двухжильным кабелем с медными жилами.
Ответ
Напряжения на всех группах электроприёмников одинаковы и равны:
Токи электроприёмников:
