Составить электрическую схему питания.
- Электроника, электротехника, радиотехника
Условие:
Три потребителя электроэнергии, имеющие одинаковые полные сопротивления фаз Zф, соединены «звездой» и включены в четырехпроводную трехфазную сеть с системой симметричных линейных напряжений Uл
Составить электрическую схему питания.
Определить
− фазные токи Iф и ток в нейтральном проводе IN;
− активную мощность Р трехфазной цепи.
Построить
− векторную диаграмму напряжений и токов с учетом характера нагрузки.
Дополнительное задание
В каких случаях используют трех- и четырехпроводные трехфазные электрические цепи?
Объяснить назначение нейтрального провода в четырехпроводных трехфазных электрических цепях.
Почему в нейтральные провода не устанавливают предохранители и выключатели?
Таблица 3.1
Решение:

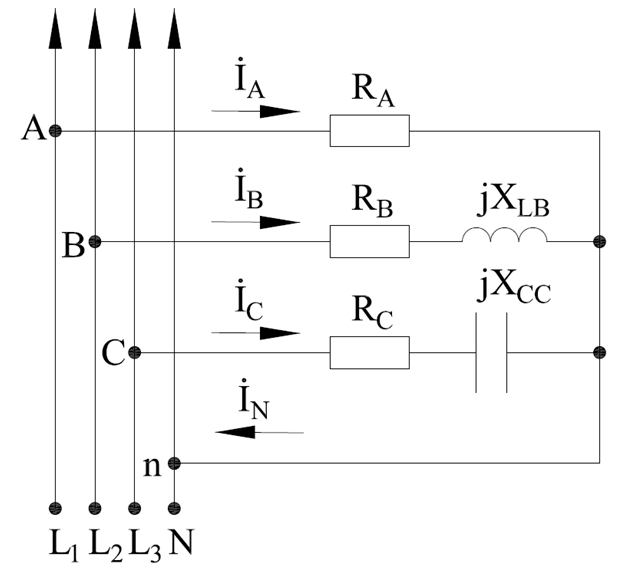

1. Составим электрическую схему питания:
Рисунок 1.1
2. Фазные напряжения звезды сети меньше линейных в
раз:
