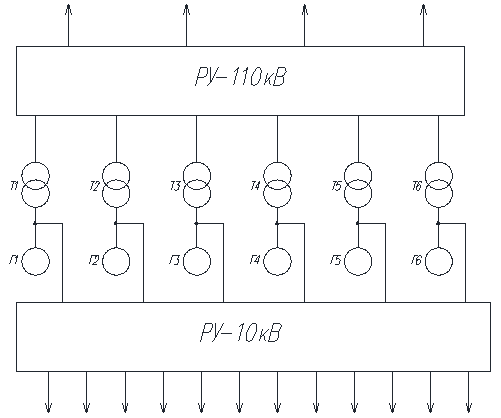

Составить главную электрическую схему электростанции. Таблица 4 - Исходные данные к задаче 2 Составить главную электрическую схему электростанции. Таблица 4 - Исходные данные к задаче 2

В схеме 1 известны следующие параметры: E_1 =10 B, E_2 = 5 B, R_1 = 2,4 Ом, R_2 =1,4 Ом, R_3 = 0,8 Ом. Найти ток в ветви без ЭДС методом эквивалентного генератора.

Заданы размеры магнитной цепи (см. рис.1), кривая намагничивания магнитопровода представлена в таблице1. Величины токов и числа витков обмоток заданы в таблице 2, а номер схемы – на рисунке 2.

Разработать схему масштабного преобразования для аналогового датчика с выходным сигналом 0-4 мА, работающего в системе сбора данных на АЦП, имеющем входной канал -5..+10 В. Преобразовать сигнал 0-4 мА в диапазон -5..+10 В.
