Условие задачи

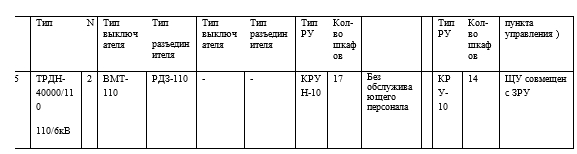

Составить главную схему подстанции. Определить нагрузку потребителей собственных нужд для подстанции и выбрать трансформаторы собственных нужд.
Ответ
1. Составим структурную схему подстанции 110кВ.

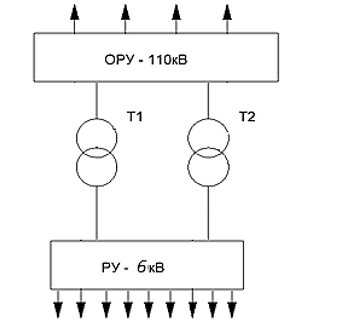

Рисунок 1. Структурная схему подстанции 110кВ
2. Схемы распределительных устройств зависят от напряжения и количества присоединений к РУ.
-
РУ 110кВ имеет четыре присоединений (четыре линии и два трансформатора), предлагаю схему с одной рабочей и обходной системами шин.
Трансформаторы собственных нужд подключаются отпайкой от силового трансформатор 110/...
