Составить логическую схему с тремя входами a, b, c и одним выходом Y, выполняющую заданную функцию из заданного набора логических элементов (И, ИЛИ, НЕ и т.д.).
«Составить логическую схему с тремя входами a, b, c и одним выходом Y, выполняющую заданную функцию из заданного набора логических элементов (И, ИЛИ, НЕ и т.д.).»
- Электроника, электротехника, радиотехника
Условие:
Составить логическую схему с тремя входами a, b, c и одним выходом Y, выполняющую заданную функцию из заданного набора логических элементов (И, ИЛИ, НЕ и т.д.).
Десятичное число 168 (номер варианта работы).
В двоичной системе десятичному числу 168 соответствует число 10101000.
Общий вид логической схемы:

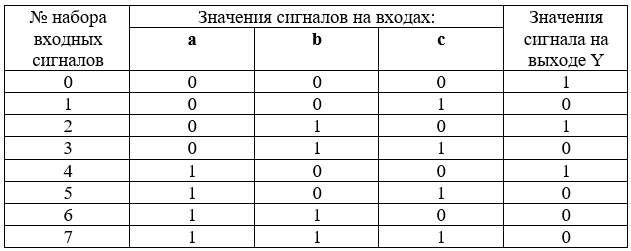

Таблица истинности схемы (преобразованное число – 10101000):
Решение:
1. Таблицы достаточно, чтобы построить нормальную дизъюнктивную форму функции алгебры логики Y=f(a,b,c), которую реализует схема
2. Упростим данное выражение с помощью карты Карно для трех наших переменных:
- карта Карно
