Условие:

Составить принципиальную электрическую схему управления электродвигателем в соответствии с заданием, и начертить в соответствии с ГОСТом. Описать работу схемы и ее возможности. Выбрать, применительно к технологическому процессу производства в АПК, пускорегулирующую и защитную аппаратуру.

Схема дистанционного управления с четырех мест синхронным двигателем. Обеспечить защиту от перегрузок и коротких замыканий.

Решение:

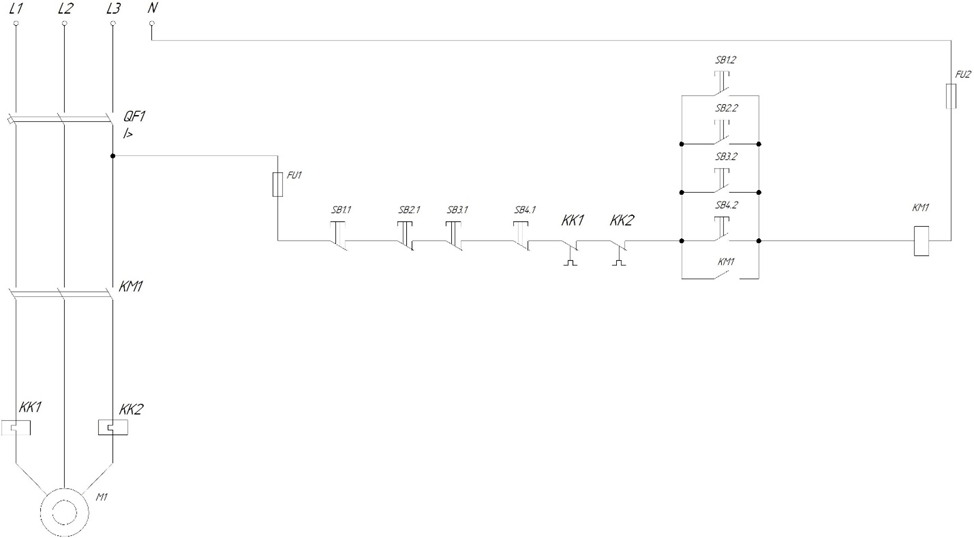

Рисунок 3.1 - Схема дистанционного управления с четырех мест синхронным двигателем.

Схема дистанционного управления с четырех мест синхронным двигателем состит из синхронного электродвигателя М₁, автоматического выключателя с электромагнитным расцепителем QF1, магнитного пускателя КМ1, тепловых реле КК1 и КК2, плавких предохранителей FU1 и FU2, четырех постов управления SB1-SB4.

Автоматический выкл...
