Условие задачи
Составить систему дифференциальных уравнений для цепи после коммутации;
Рассчитать начальные и установившиеся реакции;
Составить характеристический определитель и найти его корни;
Найти решение для IL(t) или UC(t) по указанию преподавателя;
Определить постоянные интегрирования;
Построить кривую переходного процесса для заданной функции.

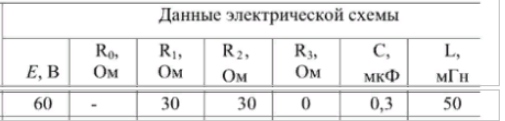

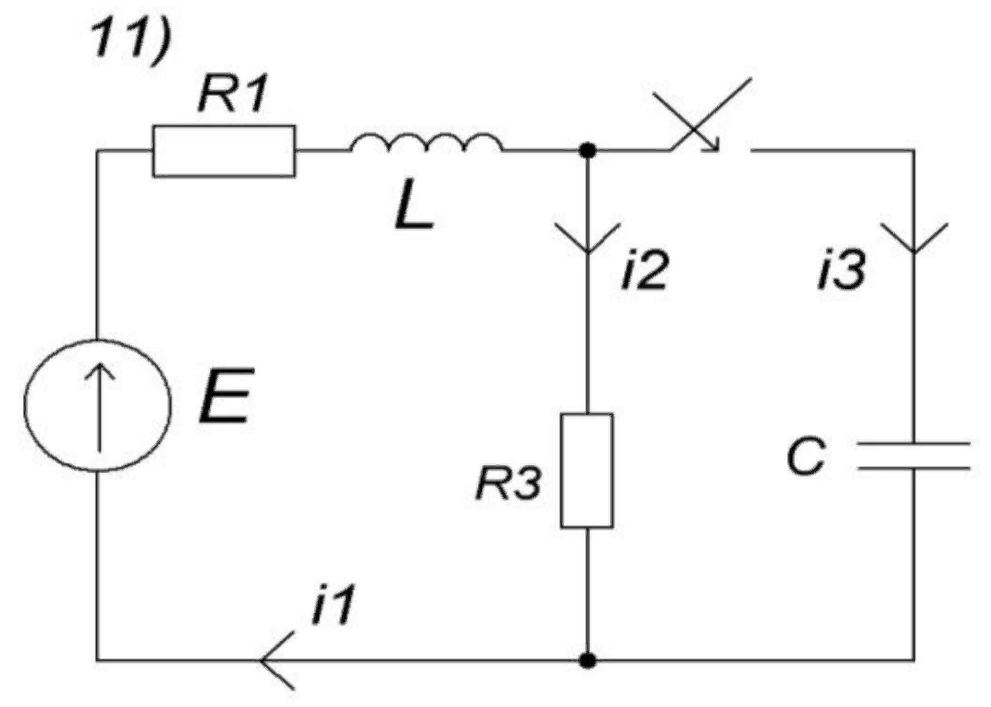

Рисунок 1 – Заданная схема цепи.
Переходной процесс в заданной цепи возникает в результате включения в цепь конденсатора С.
Ответ
1. Система дифференциальных уравнений.

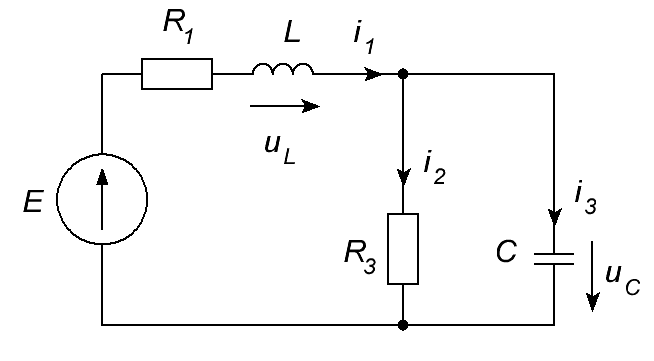

Рисунок 2 Схема цепи после коммутации.
Используя законы Кирхгофа, составляем систему дифференциальных уравнений, описывающих процессы в цепи после коммутации.
Потяни
