Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа; найти токи во всех ветвях цепи, пользуясь методом контурных токов
«Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа; найти токи во всех ветвях цепи, пользуясь методом контурных токов»
- Электроника, электротехника, радиотехника
Условие:

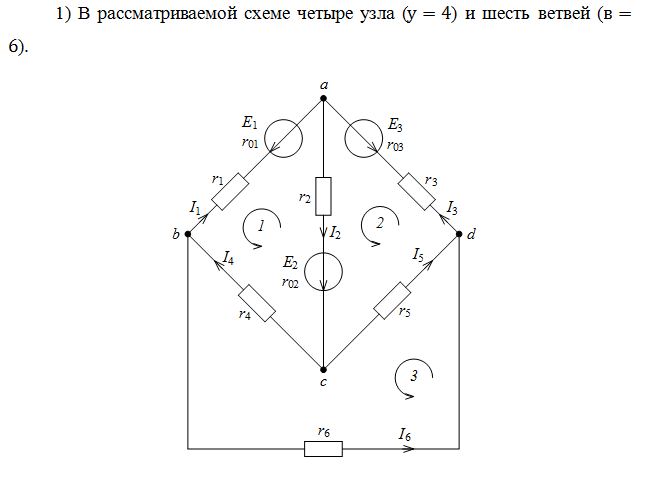

Для заданной электрической схемы по заданным сопротивлениям и ЭДС выполнить следующее:

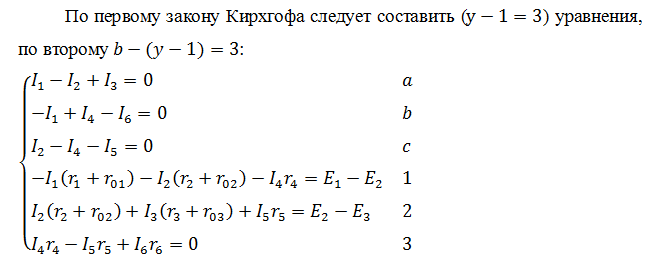

1) составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа;

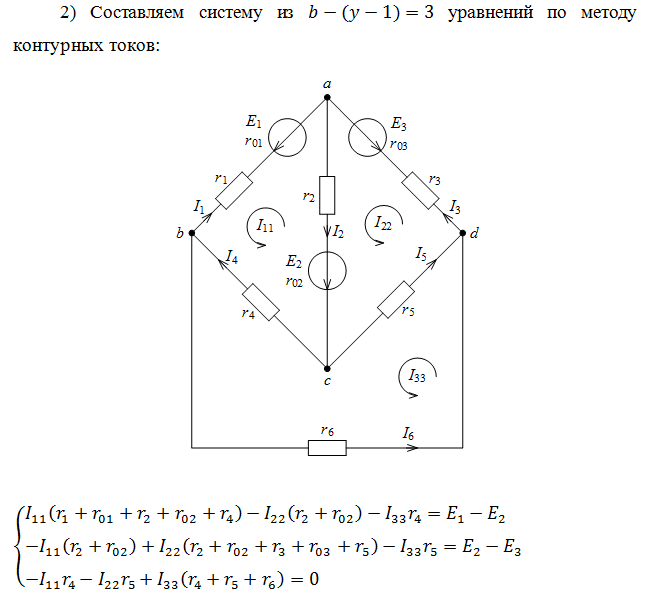

2) найти токи во всех ветвях цепи, пользуясь методом контурных токов;
3) проверить правильность расчета токов в ветвях электрической цепи с помощью баланса мощностей;
4) рассчитать токи во всех ветвях цепи методом узловых потенциалов;
5) определить ток в резисторе
методом эквивалентного генератора.
Решение:
...
