Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа. Найти все токи в ветвях электрической цепи, пользуясь методом контурных токов.

11 декабря 2024
Электроника, электротехника, радиотехника

Условие:

1. Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа.

2. Найти все токи в ветвях электрической цепи (рис. 1. 20), пользуясь методом контурных токов.

3. Составить баланс мощностей для заданной схемы.

4. Построить в масштабе потенциальную диаграмму для внешнего контура.

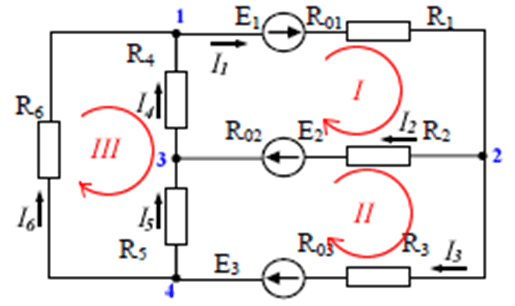

Рис.1.1. Заданная схема

Решение:

1. Составим систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа.

Число уравнений по первому закону Кирхгофа равно количеству узлов. Для нашей схемы оно равно 3. Составим уравнения для узлов № 1, 2, 3.

Число уравнений по второму закону Кирхгофа равно количеству независимых контуров. Для нашей схемы оно равно 3. На рис. 1.1 независимые контуры обозначены цифрами I, II и III.
