Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа. Найти все токи в ветвях электрической цепи, пользуясь методом контурных токов.

5 марта 2025
Электроника, электротехника, радиотехника

Условие:

1. Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа.

2. Найти все токи в ветвях электрической цепи (рис. 1), пользуясь методом контурных токов.

3. Составить баланс мощностей для заданной схемы.

4. Построить в масштабе потенциальную диаграмму для внешнего контура.

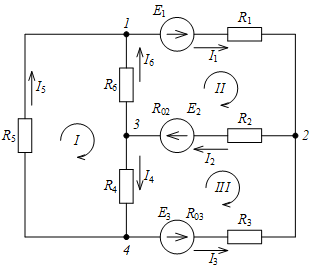

Рисунок 1.1 – Схема цепи

Решение:

1. Составим систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа.

Число уравнений по первому закону Кирхгофа равно количеству узлов-1. Для нашей схемы оно равно 3. Составим уравнения для узлов № 1, 2, 3.

Число уравнений по второму закону Кирхгофа равно количеству независимых контуров. Для нашей схемы оно равно 3. На рис. 1.1 независимые контуры обозначены цифрами I, II и III.
