Условие:
1) Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа;

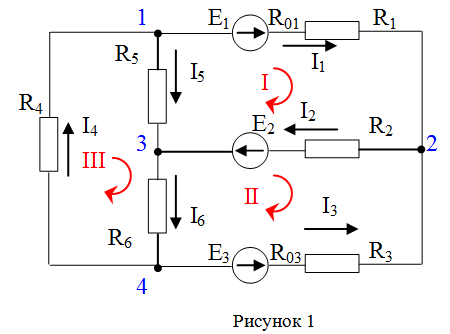

2) Найти все токи в ветвях электрической цепи (рисунок 1), пользуясь методом контурных токов;
3) Составить баланс мощностей для заданной схемы;
4) Построить в масштабе потенциальную диаграмму для внешнего контура.

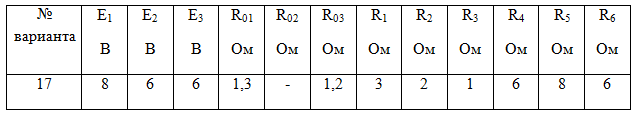

Таблица 1 - Исходные данные
Решение:

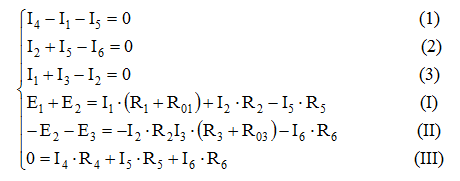

1) Число уравнений по первому закону Кирхгофа равно (количество узлов -1). Для нашей схемы оно равно 3. Составим уравнения для узлов № 1, 2, 3.
Число уравнений по второму закону Кирхгофа равно количеству независимых контуров. Для нашей схемы оно равно 3. На рисунке 1 независимые контуры обозначены цифрами I, II и III.
2)
