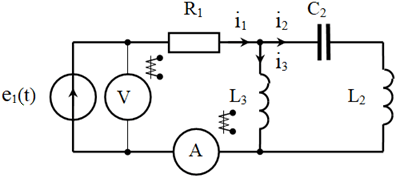

Условие:
1. Составить системы уравнений по законам Кирхгофа для мгновенных значений и в символической форме.
2. Рассчитать комплексные значения токов в ветвях символическим методом.
3. Построить векторную диаграмму токов.
4. Составить баланс мощности
5. Записать выражения для мгновенных значений токов.
6. Определить показания приборов электромагнитной – ЭМС или электродинамической системы – ЭДС.
Решение:

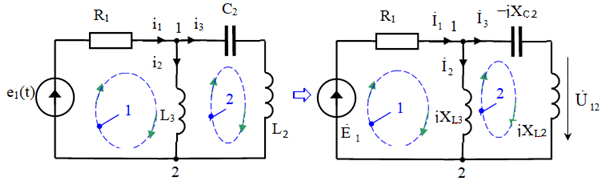

2.1. На рис 2.1 представлена исходная схема замещения цепи для мгновенных значений. На рис 2.2 - схема замещения той же цепи для расчёта токов и напряжений символическим методом с использование комплексных чисел.
Составить полные системы уравнений по законам Кирхгофа:
- для мгновенных значений, схема рис.2.1.
-для узла 1 ;
