Составить системы уравнений по законам Кирхгофа для мгновенных значений и в символической форме. Рассчитать комплексные значения токов в ветвях символическим методом. Построить векторную диаграмму токов.

«Составить системы уравнений по законам Кирхгофа для мгновенных значений и в символической форме. Рассчитать комплексные значения токов в ветвях символическим методом. Построить векторную диаграмму токов.»
  • Электроника, электротехника, радиотехника

Условие:

1.  Составить системы уравнений по законам Кирхгофа для мгновенных значений и в символической форме.

2.  Рассчитать комплексные значения токов в ветвях символическим методом.

3.  Построить векторную диаграмму токов.

4.  Составить баланс мощности

5.   Записать выражения для мгновенных значений токов.

6.  Определить показания приборов электромагнитной – ЭМС или электродинамической системы – ЭДС.



Исходные данные для расчета схемы рис. 2.1.

u(t)=179.6 sin (ω∙t +30°) В,

f=50 Гц,

R1= 20 Oм.

L1=0.08 Гн,

C1=50 мкФ,

C2=100 мкФ,

L3=0.05 Гн,



Решение:

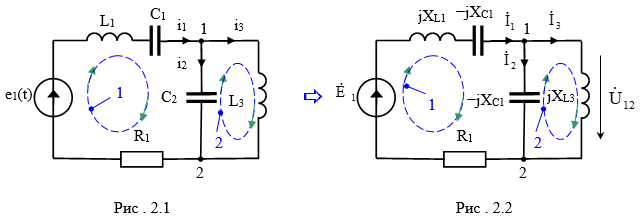

2.1. На рис 2.1 представлена исходная схема замещения цепи для мгновенных значений. На рис 2.2 - схема замещения той же цепи для расчёта токов и напряжений символическим методом с использование комплексных чисел.

Составить полные системы уравнений по законам Кирхгофа:

  • для мгновенных значений, схема рис.2.1.

-для узла 1 i1 i2 i3 = 0;

-для контура 1
