Решение задачи на тему

Составить структурную схему электростанции. Рассчитать и выбрать трансформаторы электростанции. Определить Кз, Sлэп, Uлэп.

  • Электроника, электротехника, радиотехника
Составить структурную схему электростанции. Рассчитать и выбрать трансформаторы электростанции. Определить Кз, Sлэп, Uлэп.

Условие:

Исходные данные:

Тип генератора  – ТВФ-160-2;

 Uг= 18 кВ;            cosφг = 0,85;

nгру = 3;                 nбл = 1;

Рмин = 300 МВт;    Рмакс  = 400 МВт;

РСН  = 8 %;             Lлэп  = 300 км.

cosφн = 0,85.

Требуется:

  • составить структурную схему электростанции;
  • рассчитать и выбрать трансформаторы электростанции;
  • определить Кз, Sлэп, Uлэп.

Решение:

Составляется структурная схема ЭС и на неё наносятся данные:

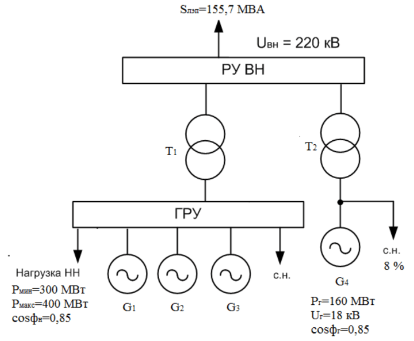

Структурная схема электростанции

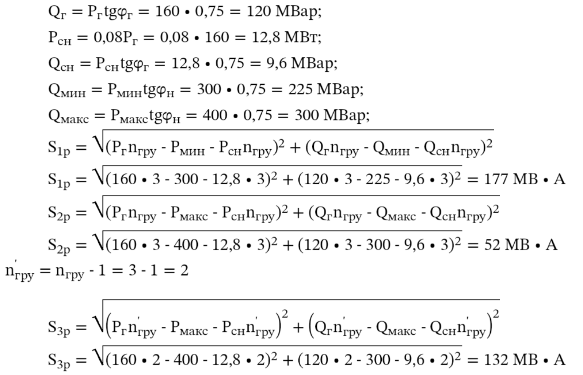

Определяется расчетная мощность трансформатора ГРУ:

Примечание. Знак минус в первой скобке подкоренного выраж...
