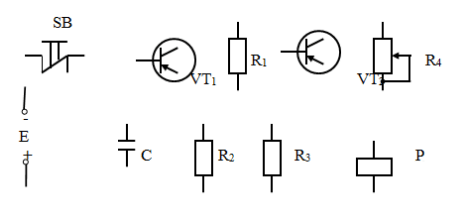

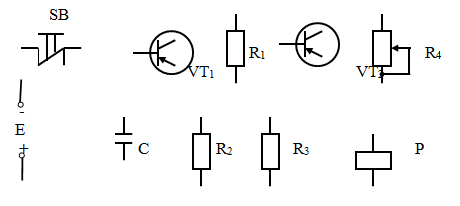

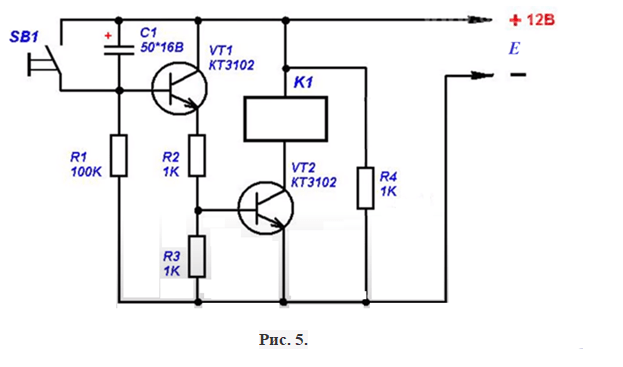

Составить схему электронного реле времени из элементов, указанных на рисунке. Объяснить назначение элементов схемы и ответить на вопросы.

Определить число импульсов n, прошедших на счетчик за цикл измерения напряжения электронным цифровым вольтметров, если коэффициент нарастания компенсирующего напряжения k=5∙〖10〗^3 В/с, значение частоты опорных импульсов f=5∙〖10〗^6 Гц

1. Определить передаточные функции: разомкнутой системы; замкнутой системы по управлению и возмущению. 2. Проверить устойчивость замкнутой системы по критериям устойчивости Гурвица и Михайлова.

Электрическую цепь, схема которой изображена на рис. 2.1, рассчитать при частоте f = 50 Гц  по данным табл. 2.1 Построить топографическую векторную диаграмму.
