Условие задачи
Составить схему компенсационного стабилизатора напряжения на основе операционного усилителя (ОУ) типа К14ОУД5А и стабилитрона КС133А. Определить необходимое входное напряжение стабилизатора, выбрать тип силового транзистора, рассчитать сопротивление всех резисторов в схеме и падение выходного напряжения ΔUвых. при подключении нагрузки.
Uвых = 5,2 В Iн = 0,38 А
Ответ

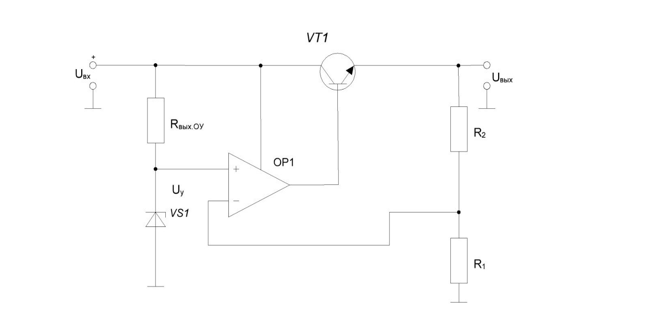

Рис. Схема компенсационного стабилизатора напряжения на основе операционного усилителя (ОУ) типа К14ОУД5А и стабилитрона КС133А
Входное напряжение стабилизатора Uвх. должно превышать выходное напряжение Uвых на величину падения напряжения на силовом транзисторе Uвх - Uвых = UКЭ. Этот перепад напряжений необходим для нормальной работы силового транзистора как регулирующего элемента и должен быть не ...
