Составить схему однокаскадного низкочастотного усилителя и рассчитать коэффициенты усиления по току Кi, напряжению Кu и мощности Кp, а также входное Rвход и выходное Rвых сопротивления для заданного варианта схемы включения транзистора

«Составить схему однокаскадного низкочастотного усилителя и рассчитать коэффициенты усиления по току Кi, напряжению Кu и мощности Кp, а также входное Rвход и выходное Rвых сопротивления для заданного варианта схемы включения транзистора»
  • Электроника, электротехника, радиотехника

Условие:

Составить схему однокаскадного низкочастотного усилителя и рассчитать коэффициенты усиления по току Кi, напряжению Кu и мощности Кp, а также входное Rвход и выходное Rвых сопротивления для заданного варианта схемы включения транзистора по его h - параметрам для рабочей точки. Величины сопротивления Rн нагрузки и внутреннего сопротивления генератора сигналов Rr приведены в табл. 6.3.

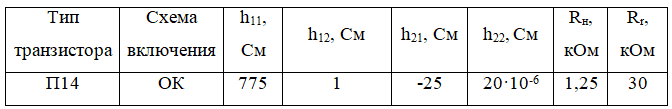

табл. 6.3

Решение:

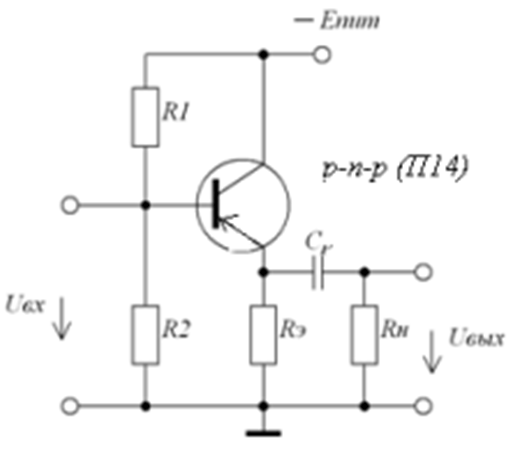

В каскаде с общим коллектором (ОК) достигаются высокие значения Rвх при низких значениях Rвых. Но за это преимущество в жертву приносится другой параметр: в схеме с Каскад с ОК не усиливает сигнала по напряжению, а используется лишь как вспомогательный каскад, связывающий схему с ОЭ с маломощным источником сигнала (RГ относительно велико), либо с низкоомной нагрузкой (Rн относительно мало). несмо...
