решение задачи на тему:

Составить схему преобразователя для цифровой индикации

Дата добавления: 24.12.2023

Условие задачи

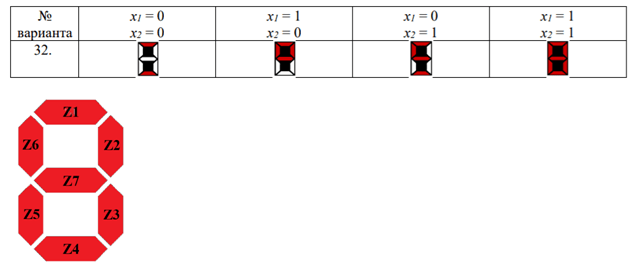

Составить схему преобразователя для цифровой индикации, чтобы получить следующие символы на семисегментном индикаторе.



Ответ

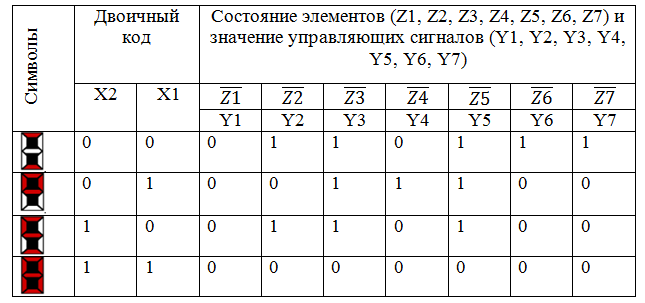

Таблица состояний преобразователя:

Формирование управляющих сигналов производится логическим устройством, для синтеза которого построены таблицы истинности в форме таблиц Вейча отдельно для каждой переменной Y1, Y2, , Y7:

Потяни
