Условие:

1. Составить схему замещения для своего варианта и изобразить ее в графическом виде (По данным таблиц 1-5).

2. Нанести на схему все исходные данные (узловые мощности, сопротивления продольных ветвей и проводимости поперечных ветвей).

3. Выполнить расчет установившегося режима (УР) по данным таблицы 6. Результатом расчета УР являются:

a. Напряжения в узлах [кВ]

b. Токи в ветвях (в начале и в конце) [кА]

4. Рассчитать узловую мощность в базисном узле [МВа]

Исходные данные к расчетно-графической работе:

Таблица 1 - Таблица Активных мощностей в узлах P = [МВт]

Таблица 2 - Таблица Реактивных мощностей в узлах Q = [МВар]

Таблица 3 - Типы узлов источник\потребитель

Таблица 4 - Таблица связей и сопротивлений [Ом]

Таблица 5 - Таблица проводимостей на землю ветвей [мкСм]

Таблица 6 - Дополнительные сведения к расчетно-графической работе

Решение:

Составим схему замещения сети варианта и нанесем на неё все данные по условию расчетно-графической работы.

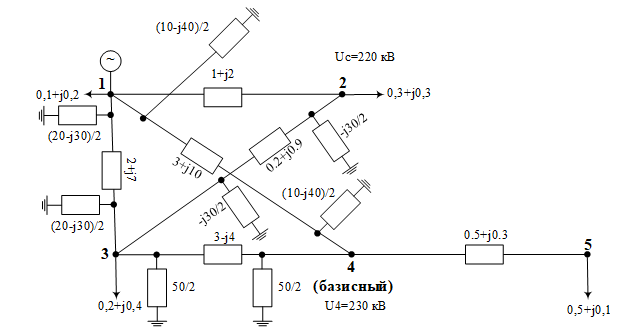

Рис. 1 Схема замещения сети

Расчет

Определим мощности в узлах, задаваемые проводимостями ветвей, таким образом избавляемся от поперечных проводимостей.Рассчитываем мощность поперечной ветви через номинальное напряжение сети.
