Составить схему замещения электрической цепи. Рассчитать напряжения на всех участках цепи и на отдельных элементах, токи во всех ветвях схемы. Проверить правильность определения токов, используя первый закон Кирхгоффа.

Условие:

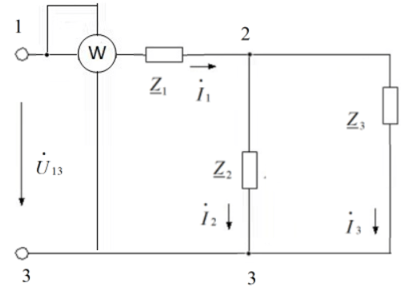

1. Составить схему замещения электрической цепи.

2. Рассчитать напряжения на всех участках цепи и на отдельных элементах, токи во всех ветвях схемы.

3. Проверить правильность определения токов, используя первый закон Кирхгоффа.

4. Определить показания ваттметра.

5. Составить баланс активных и реактивных мощностей.

6. Построить векторную диаграмму токов и напряжений.

1. Расчет токов и напряжений. Проверка по первому закону Кирхгоффа.

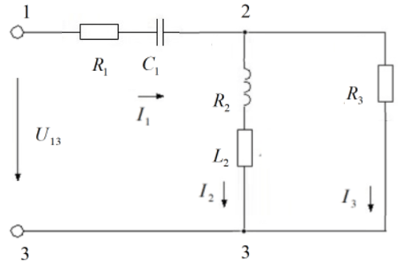

Расчетная схема с учетом элементов цепи.

Рассчитываем сопротивления реактивных элементов на заданной частоте.

Расчет производится симво...
