Составить схему замещения электрической цепи в соответствии с полными комплексными сопротивлениями, изобразив идеальные элементы (резистивный, индуктивный, емкостной), составляющие полное сопротивление ветви. Определить параметры всех элементов R, L, C.

Для цепи синусоидального тока, изображенной на рисунке 7 требуется:

1. Определить действующие значения токов ветвей и в неразветвленной части цепи.

2. Определить активную, реактивную и полную мощности, потребляемые цепью.

3. Записать выражения для мгновенных значений токов в ветвях.

4. Составить схему замещения электрической цепи в соответствии с полными комплексными сопротивлениями, изобразив идеальные элементы (резистивный, индуктивный, емкостной), составляющие полное сопротивление ветви. Определить параметры всех элементов R, L, C.

5. Построить векторную диаграмму токов ветвей, а также напряжений на неразветвленном участке цепи, на участке с параллельным соединением элементов и напряжения на зажимах цепи.

Исходные данные приведены в таблице 3.

Таблица 3 – Исходные данные

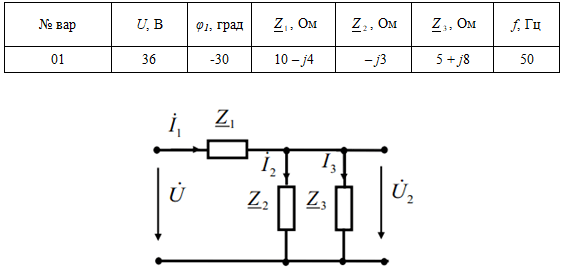

Рисунок 7 – Схема электрической цепи
