Условие:
Составить схему замещения электрической сети и состоящей из двух ЛЭП напряжением 220 кВ, выполненной проводами АСКП-240 длиной 150 км каждая и понижающей подстанции с автотрансформаторами типа АТДТН-63000/220/110, обмотки которых включены параллельно.
Определить параметры схемы замещения.
Рисунок 1 – Электрическая сеть.
Решение:

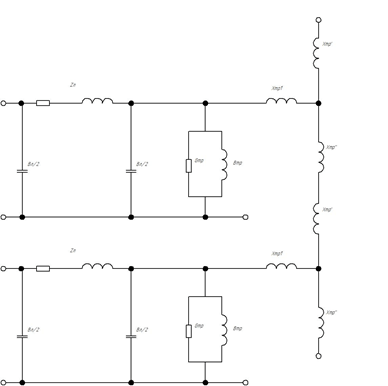

Схема замещения представлена на рисунке 2.
Рисунок 2 Схема замещения.
Определим номинальные параметры автотрансформатора:
напряжение короткого замыкания:
между ВН-СН-11 %, ВН-НН-35%, СН-НН-22%.
Напряжение...
