Условие:
1. Составить схему замещения электрической сети.
2. Определить параметры схемы замещения воздушных линий.
3. Определить параметры схемы замещения трансформаторов.
4. Рассчитать параметры графиков электрической нагрузки.
5. Определить потери электрической энергии в линиях и трансформаторах по графикам их нагрузки.

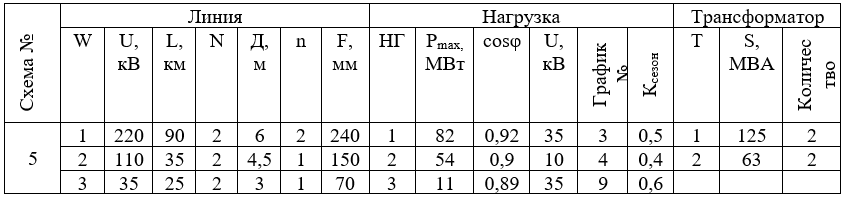

Таблица №1
Параметры элементов электрической сети

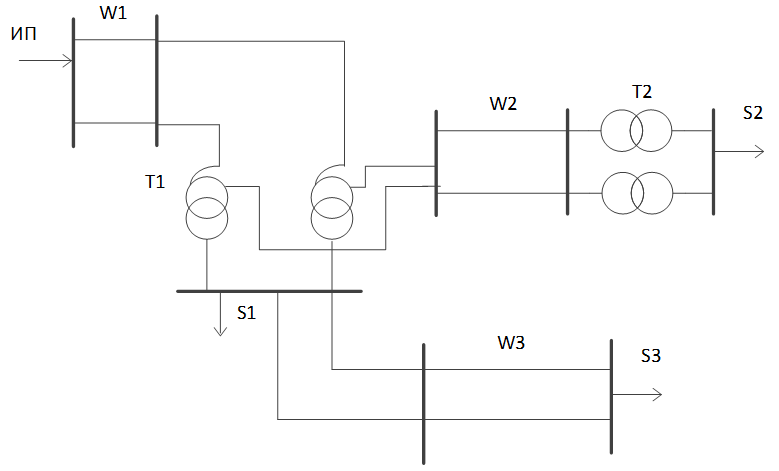

Рис. 1. Вариант схемы сети №5
Рис.2 Графики нагрузок
Решение:
1. Построим схему замещения электрической сети
Два трансформатора Т-1 работают параллельно, следовательно активное RТ-2 и реактивное XТ-2 уменьшатся в два раза, а потери холостого хода SХХТ-2 увеличатся в два раза.

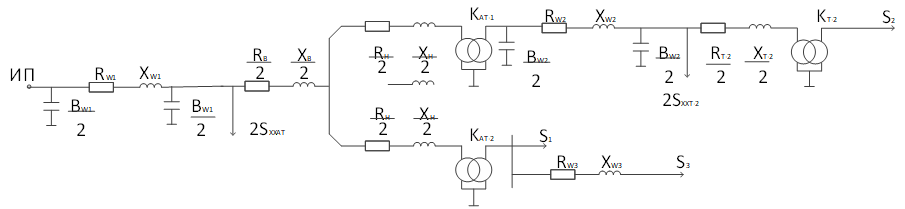

Рис. 3. Схема замещения электрической сети
2. Определим параметры замещения воздушных линий W1, W2, W3
2.1. ВЛ W1
а) Рассчитаем удельное активное сопротивление ВЛ W1:
