Условие:
1. Составить схему замещения электрической сети.
2. Определить параметры схемы замещения воздушных линий.
3. Определить параметры схемы замещения трансформаторов.
4. Рассчитать параметры графиков электрической нагрузки.
5. Определить потери электрической энергии в линиях и трансформаторах по графикам их нагрузки.

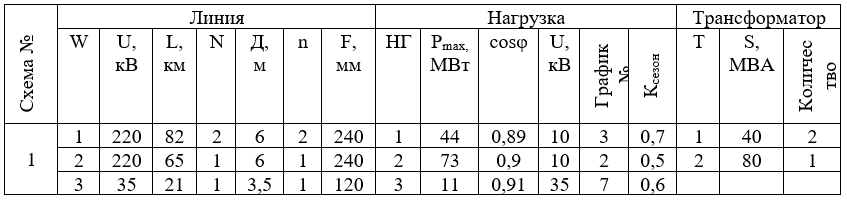

Таблица №1. Параметры элементов электрической сети
Рис. 1. Вариант схемы сети №1

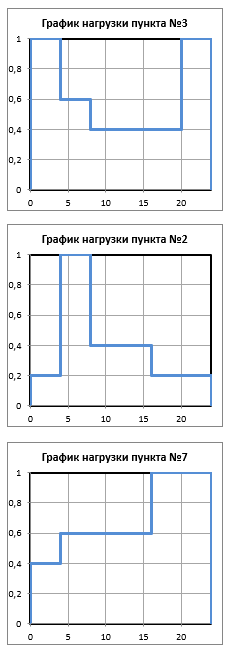

Рис 2. Графики нагрузок пунктов потребления
Решение:
1. Построим схему замещения электрической сети
Два трансформатора Т-1 и Т-2 работают параллельно, следовательно, активное R и реактивное X уменьшатся в два раза, а потери холостого хода rSХХ увеличатся в два раза.

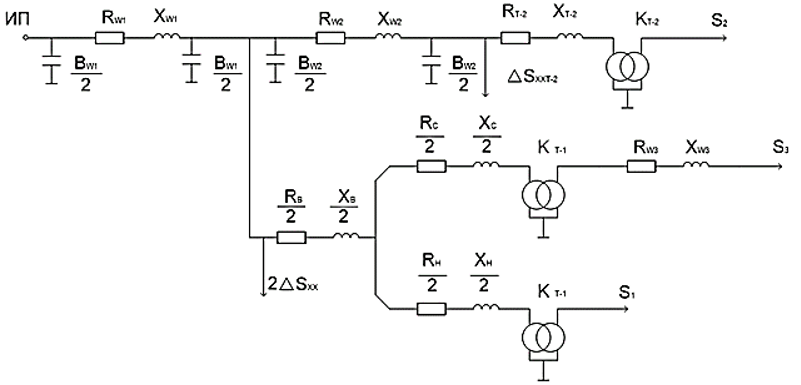

Рис. 5. Схема замещения электрической сети
2. Определим параметры замещения воздушных линий W1, W2, W3
2.1. ВЛ W1
а) Рассчитаем удельное активное сопротивление ВЛ W1:
