Условие задачи
1. Составить схему замещения электрической сети.
2. Определить параметры схемы замещения воздушных линий.
3. Определить параметры схемы замещения трансформаторов.
4. Рассчитать параметры графиков электрической нагрузки.
5. Определить потери электрической энергии в линиях и трансформаторах по графикам их нагрузки.

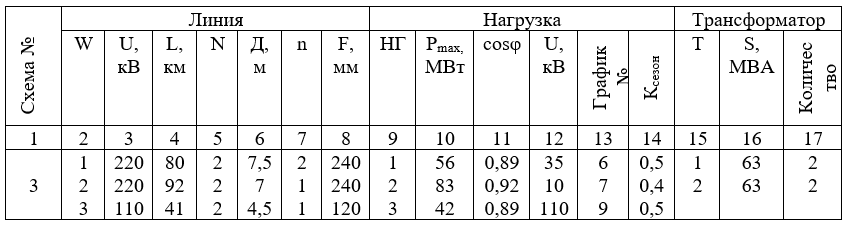

Таблица №1. Параметры элементов электрической сети

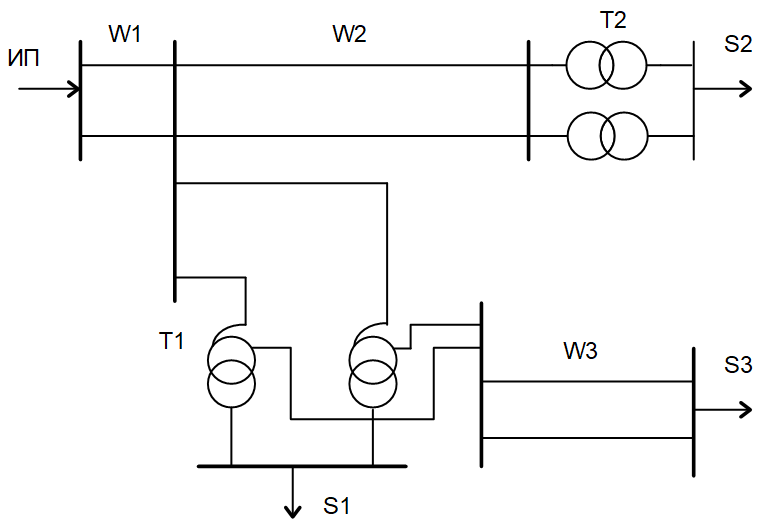

Рис. 1. Вариант схемы сети №3

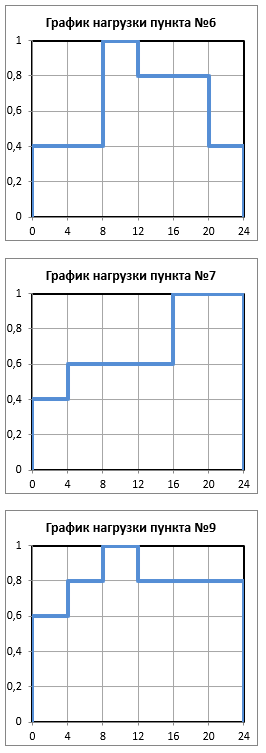

Рис.2 Графики нагрузок
Ответ
1. Построим схему замещения электрической сети
Два трансформатора Т-1 и Т-2 работают параллельно, следовательно активное RТ-2 и реактивное XТ-2 уменьшатся в два раза, а потери холостого хода rSХХТ-2 увеличатся в два раза.

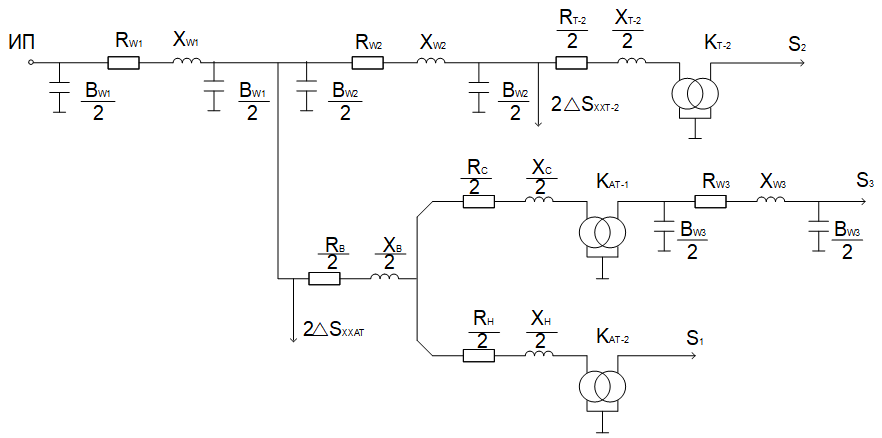

Рис. 5. Схема замещения электрической сети
2. Определим параметры замещения воздушных линий W1, W2, W3
2.1. ВЛ W1
а) Рассчитаем удельное активное сопротивление ВЛ W1:
