Условие задачи

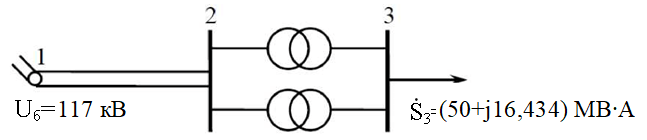

Составить схему замещения и выполнить расчет параметров элементов электрической сети, показанной на рисунке 1. Линия выполнена сечением 4хАС-70, длина линии 65км, дватрансформатора 2хТРДН-40000/110, нагрузка Р3 =50МВт, cosφ= 0,95, напряжение базисного узла 117кВ.
Рис.1
Ответ

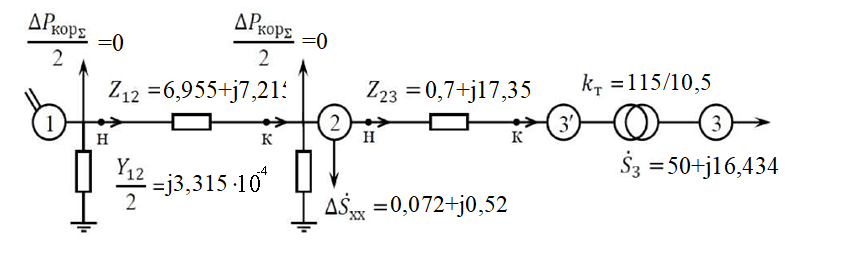

Схема замещения сети приведена на рис. 2.
Рис.2
1. Линия электропередачи (участок 1-2).
Для сечения АС-70:
