Составьте уравнения для расчета токов ветвей методом контурных токов. Рассчитайте контурные токи, рассчитайте токи ветвей. Подставьте полученные значения токов в уравнения, составленные по законам Кирхгофа.

1. Начертите расчетную схему цепи, соответствующую вашему варианту задания по исходной схеме и данным для составления исходной схемы.

2.Запишите исходные данные для составления расчетной схемы цепи и ее расчета.

3. Определите число узлов  общее число ветвей а также число ветвей, в которых включен источник тока   в расчетной схеме. Определите число уравнений, которое надо составить для расчетной схемы по I и II законам Кирхгофа. Выберите условно-положительное направление токов ветвей и укажите их на расчетной схеме цепи.

4. Составьте уравнения для расчета токов ветвей с применением законов Кирхгофа.

5. Составьте уравнения для расчета токов ветвей методом узловых потенциалов. Рассчитайте потенциалы узлов цепи и токи ветвей расчетной схемы.

6. Составьте уравнения для расчета токов ветвей методом контурных токов. Рассчитайте контурные токи, рассчитайте токи ветвей.

7. Подставьте полученные значения токов в уравнения, составленные по законам Кирхгофа (пункт 4). Проверьте равенство левой и правой части уравнений.

8. Составьте уравнения и рассчитайте баланс мощности цепи.

9. Определите и обоснуйте, какой из методов расчета токов цепи является наиболее рациональным.

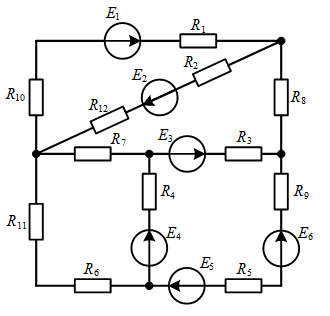

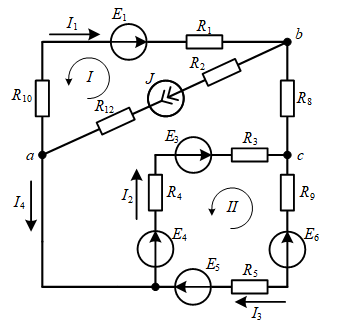

Исходная схема цепи:

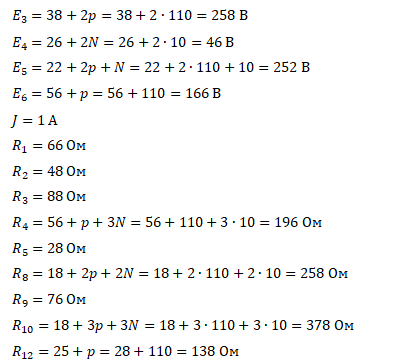

Исходные данные для расчетной схемы цепи:
