Условие задачи
Спроектировать систему общего освещения цеха (рабочее и аварийное освещение). Выполнить светотехнический расчет, рассчитать число и мощность ламп светильников, разместив их на плане цеха.
Выполнить электрический расчет, выбрать сечение проводов осветительной сети по нагреву, по минимуму расхода проводникового металла, по механической прочности, выбрать осветительные щитки и защитную аппаратуру.
Данные для расчета
1. Лампы типа ДРЛ, для аварийного лампы накаливания.
2. Длина цеха для всех вариантов A=60м.
3. Ширина цеха B=12х3=36 м с шагом колонн в пролете b=12м, 3 пролета
4.Расстояние до осветительных щитков 2, 3, 4 определить согласно плану цеха, магистральный щиток 1 разместить произвольно либо на стене, либо на одной из колонн.
Вся сеть выполнена трехфазной с нулевым проводом, линии 9 и 10 – двухфазные с нулем.

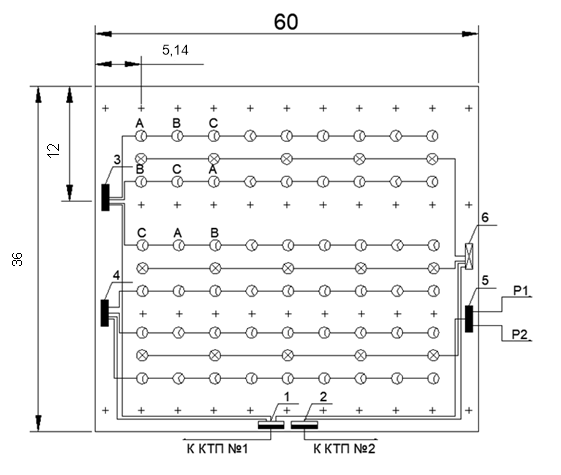

Рисунок 1 – Размещение светильников на плане цеха: 1,2-магистральные щитки; 3,4,5-осветительные щитки; 6-щиток аварийного освещения; Р1, Р2-дополнительная нагрузка.
Ответ
1 Светотехнический расчет
1.1. Определим число светильников по плану цеха:
6 рядов, 9 ламп в ряду. Общее количество N = 6∙9 = 54 (шт).
1.2. Индекс помещения i определяется по формуле:
1.3.Принимаем коэффициенты отражения потолка, стен, пола:
