Суммарная мощность потребления нагрузки составляет S = 60 кВА. Схема соединения вторичных обмоток силового трансформатора - «звезда с нулевым выводом». Длина фазного провода (кабель ВБбШв)

Дата добавления: 17.08.2024

Условие задачи

Суммарная мощность потребления нагрузки составляет S = 60 кВА. Схема соединения вторичных обмоток силового трансформатора - «звезда с нулевым выводом». Длина фазного провода (кабель ВБбШв) от трансформатора до места установки автомата lФ ≈ 50 м. Будем считать провод заземления таким же и той же длины.

Рассчитать ток короткого замыкания «фаза – ноль» и выбрать соответствующий автомат защиты.

Ответ

При соединении обмоток трансформатора в звезду ток IФ в фазном проводнике равен

IФ = S/3UФ = 60000/(3 220) = 90,91 A, где UФ - фазное напряжение.

Определяем номинальный ток для выбора трехфазного автоматического выключателя

IАвт 1,5IФ = 1,5 90,91 = 136,36 А.

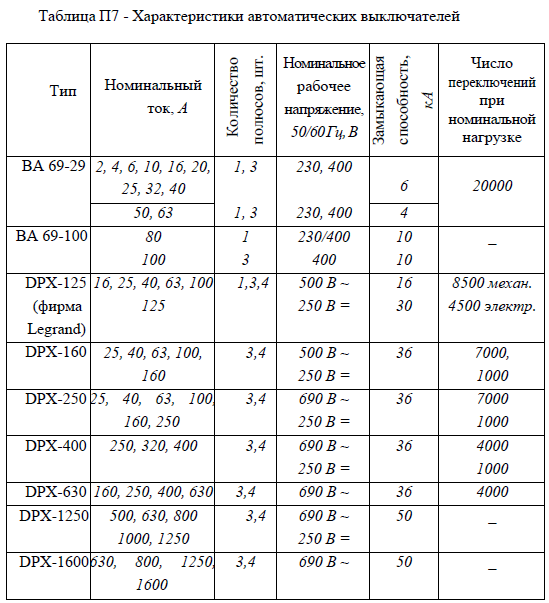

Выбираем по таблице П7 автоматический выключатель DPX-250-3-160 с большим значением (фазног...

Потяни
